ホーム ＞ 排水工事 ＞ 塩ビ管継手 ＞ VUパイプ
継手 ＞ VUパイプ継手

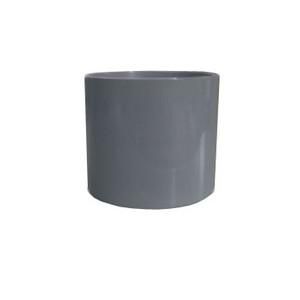

S
（ソケット）

商品説明




VU継手　共通寸法　（AS12、AS38、VU用）　



単位：mm　　　　　　　　　　　　　

呼び径   d1  d2  L  d
最小寸法 		 t
最小寸法 		  D
参考寸法
 基本寸法  許容差  基本寸法 許容差 基本寸法   許容差
 40  48.3  ±0.3  47.8  ±0.3  22  ±1  44 2.0  54
 50  60.5  ±0.3  59.5  ±0.3  25  ±3 56 2.2  67
 65  76.6  ±0.3  75.4  ±0.3  35  ±3  71 2.5  83
 75  89.6  ±0.3  88.3  ±0.3  40  ±5  83 3.0  97
 100  114.8  ±0.4  113.2  ±0.4  50  ±5  107 3.5   124
 125  140.9  ±0.4  139.1  ±0.4  65  ±5  131 4.5   151
 150  166.1  ±0.5  163.9  ±0.5  80  ±5  154 5.5 　178
 200 217.30  　±0.55   214.70 ±0.55 105   -0  202  5.5  227
 250  268.55  ±0.60  265.45  ±0.60  125  -0  250  6.0  280
 300  319.75  ±0.65  316.25  ±0.65  140  -0  298  7.2  333
 350  373.00  ±0.70  369.00  ±0.70  168  -0  375  9.3  392
 400  423.00  ±0.75  417.75  ±0.75  200  -0  395  10.5  444






VU S 寸法



単位：mm

 呼び径 Z L
40 3 47
50 3 53
65 3 73
75 4 84
100 5 105
125 5 135
150 5 165
 200 5  215
 250 6  256
 300 7  287
 350 12  352
 400  12 412


寸法はメーカーによって多少の誤差がある場合がございます。予めご了承ください。

[並び順を変更] ・おすすめ順 ・価格順 ・新着順
全 [12] 商品中 [1-12] 商品を表示しています。
VUパイプ継手
S
（ソケット）
40

89円(税込)

VUパイプ継手
S
（ソケット）
50

99円(税込)

VUパイプ継手
S
（ソケット）
65

164円(税込)

VUパイプ継手
S
（ソケット）
75

262円(税込)


VUパイプ継手
S
（ソケット）
100

498円(税込)

VUパイプ継手
S
（ソケット）
125

989円(税込)

VUパイプ継手
S
（ソケット）
150

1,709円(税込)

VUパイプ継手
S
（ソケット）
200

3,912円(税込)


VUパイプ継手
S
（ソケット）
250

7,898円(税込)

VUパイプ継手
S
（ソケット）
300

13,109円(税込)

VUパイプ継手
S
（ソケット）
350

41,655円(税込)

VUパイプ継手
S
（ソケット）
400

51,687円(税込)
